Geberit BIM plugin Plug-in and Plan
Architects and sanitary engineers face numerous challenges in digital planning with BIM objects. These include the time-consuming search for the correct data, and dealing with large volumes of outdated or incorrect BIM content.
With the Geberit BIM Plug-in, Geberit is offering an innovative solution for the digital planning of technical building systems (MEP: mechanical, electrical and plumbing).
The Geberit BIM Plug-in application for Autodesk® Revit® seamlessly combines the calculation tool for installation systems and Geberit Pluvia in a single integrated solution. The Geberit BIM Plug-in makes MEP planning easier and more efficient.
Digitaalse projekteerimise nutikad andmed
Hoonetehnika projekteerimisprotsesside toetamiseks pakub Geberit lisaks tavapärastele CAD-failidele tootjapõhiseid BIM-andmeid ja nutikaid tööriistu. Geberiti BIM-objektid koosnevad parameetrilistest 3D-mudelitest, mis sisaldavad tootepõhist metateavet. Digitaalne hoonetehnika projekteerimine koos Geberiti toodetega projekteerimistarkvaras Autodesk® Revit® kergendab seega märkimisväärselt kõike alates virtuaalsest hoonemudelist kuni materjali nimekirjani.
Uus Geberit BIM plugin
Geberit BIM Plug-ini uues versioonis on ühendatud kõik Geberiti BIM-tööriistad ühte kesksesse rakendusse. Lisaks uuele kujundatud kasutajaliidesele pakub Geberit BIM Plug-in ühtlasi palju uusi ja abistavaid funktsioone, mis kergendavad märkimisväärselt projekteerimist.
Uudised:
- Kataloog: juurdepääs ajakohastele BIM-objektidele
- Paigaldussüsteemid: Geberit GIS-esiseina arvutus otse programmis Autodesk® Revit®
- Geberit Pluvia: arvutamine otse programmis Autodesk® Revit®
- Otsige tooteid Geberiti tootenumbri järgi
- Otselink Geberiti veebikataloogi
- Assistendid:
- torustiku nummerdamine eelvalmistamiseks
- Sektsiooni pikkuse käsklus torustiku segmenteerimiseks
- Tootenumbrite salvestamine süsteemitorudele
Geberit BIM Plug-ini lühiülevaade

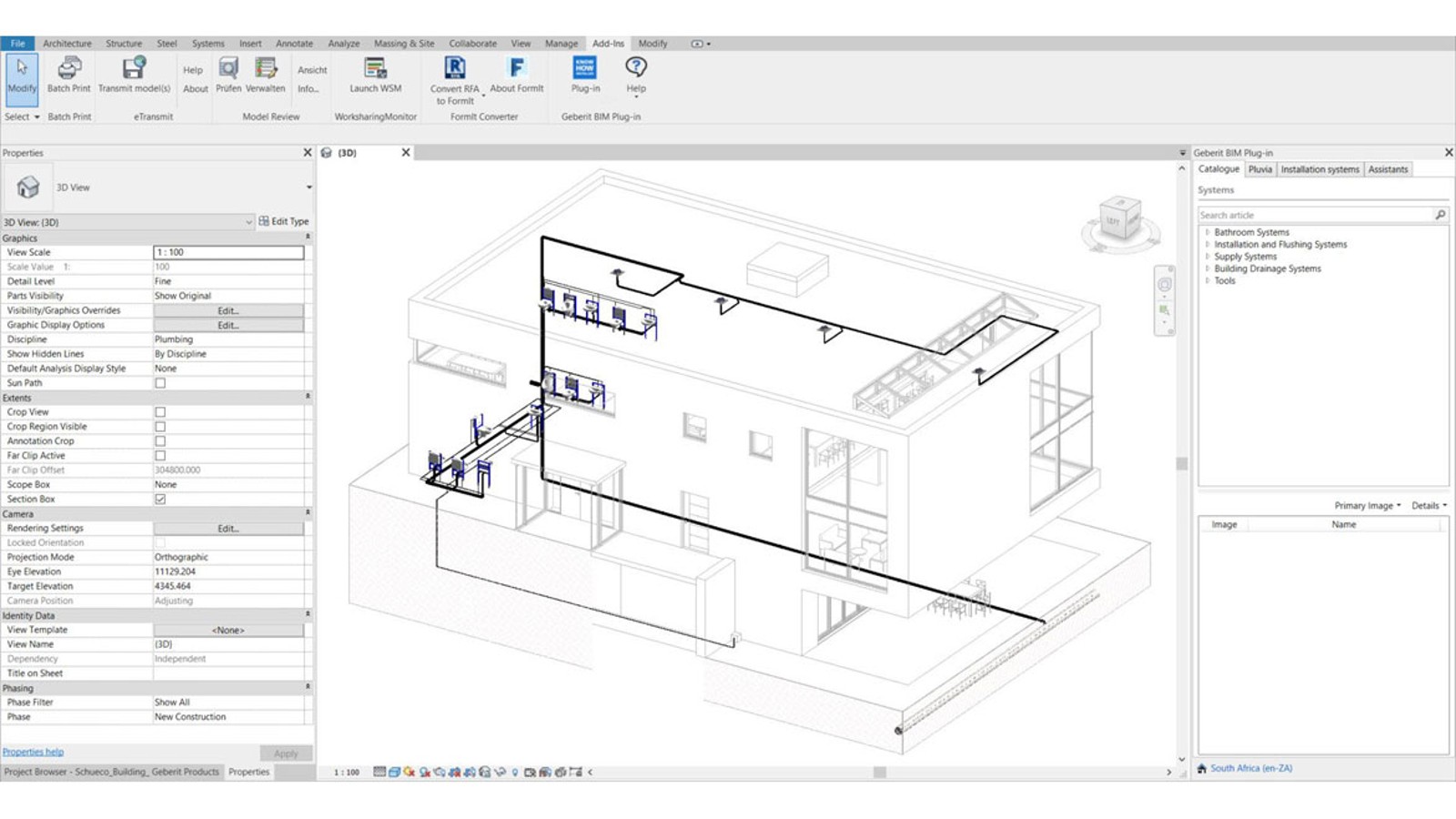

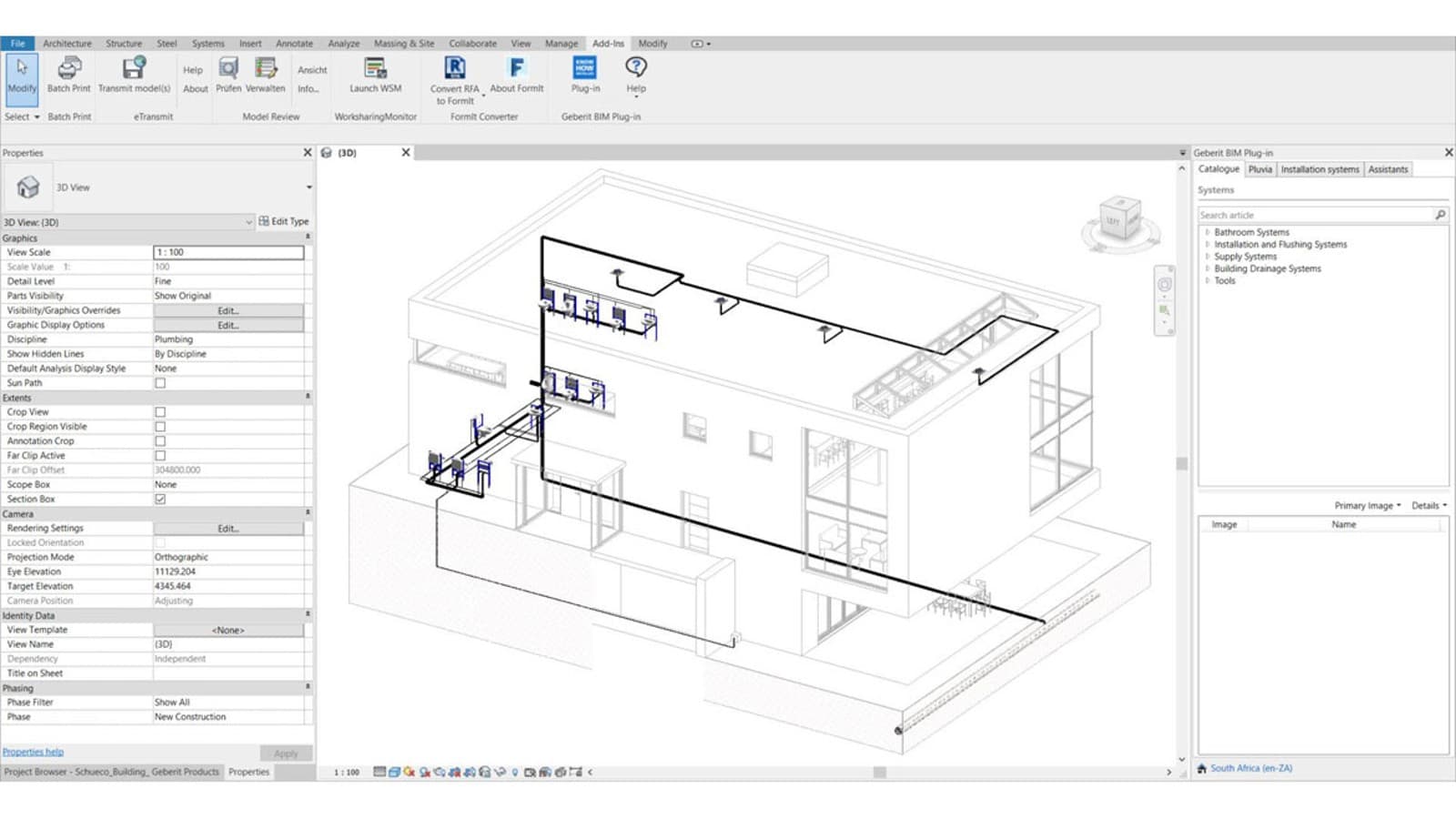

Moodulite kataloog
Moodulite kataloogi abil saate juurdepääsu kõigile Geberiti toodete ajakohastele andmetele, mis kehtivad teie riigis ja on teie keeles.
Eeliste lühiülevaade:
- igal ajal ja igas kohas juurdepääs Geberiti toodete BIM-objektidele.
Uus: nüüd ka Geberit GIS-i ja Geberit Kombifixi paigalduselementidele ning Geberiti keraamikale ja vannitoamööblile. - Uus: Geberiti tootenumbrijärgi leiate tooted kiiremini.
- Uus: tänu Geberiti veebikataloogi otselingile saate toote kohta rohkem teavet.
- Autodesk®-Revit®-i seeriad tootetasandil
- Väikse andmemahuga parameetrilised mudelid, mida saab tõhusalt rakendada. Ideaalne suurematele projektidele, mille puhul võivad suured failid tarkvara ja arvuti võimsust vähendada.
- Enam pole vaja tõlkida ingliskeelseid standardtekste, kuna Geberiti BIM-objektid on saadaval 25 keeles. Nupuvajutusega tootjaneutraalsele joonisele kohandatav – oluline avalike projektide pakkumiste korral!
- Saadaval programmi Autodesk®-Revit® versioonidele 2021, 2022 ja 2023.

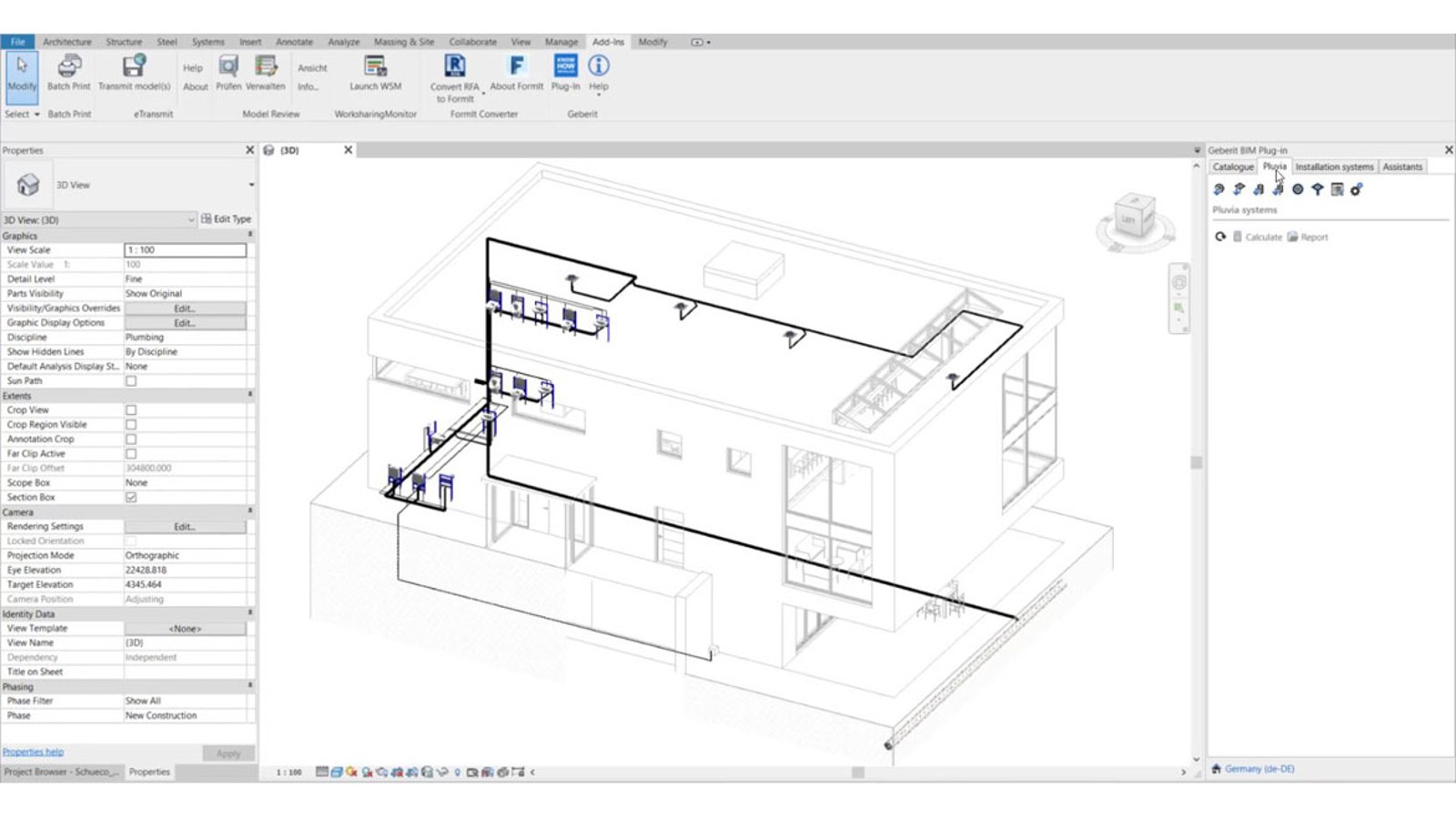

Moodul Pluvia
Geberit Pluvia katusekuivenduse hüdraulilist arvutust saab teha otse programmis Autodesk® Revit®.
Funktsioonide valik: *
- kasutajasõbraliku ribaga Plug-in programmi Autodesk®-Revit® versioonidele 2019, 2020 ja 2021.
- Hüdrauliline arvutamine otse programmis Autodesk® Revit®
- Projekteeritud Geberit Pluvia katusekuivenduse automaatne mõõtmestamine
- Hüdrauliline tõend koos komponentide loendiga PDF- või Excel-failina.
- Kehtivad eeskirjad, standardid ja uued Geberiti tooted integreeritud
- Arvutamine vastavalt riigipõhistele standarditele või Geberiti eeskirjadele
- Materjalide, hüdraulika ja pakkumiste nimekirjade automaatne väljastamine
* Geberit Pluvia Plug-ini kasutamiseks on vaja kehtivat Geberit ProPlanneri litsentsi. Litsentsifaili saab eksportida Geberit ProPlanneri tarkvarast: kasutage selleks menüüpunkte „Abi“ –> „Litsentsihaldus“ –> „Litsentsiandmed“.
Kui teil puudub Geberit ProPlanneri litsents, võtke palun ühendust oma Geberiti kontaktisikuga või klõpsake veebilehel kastis ProPlanneri litsents.

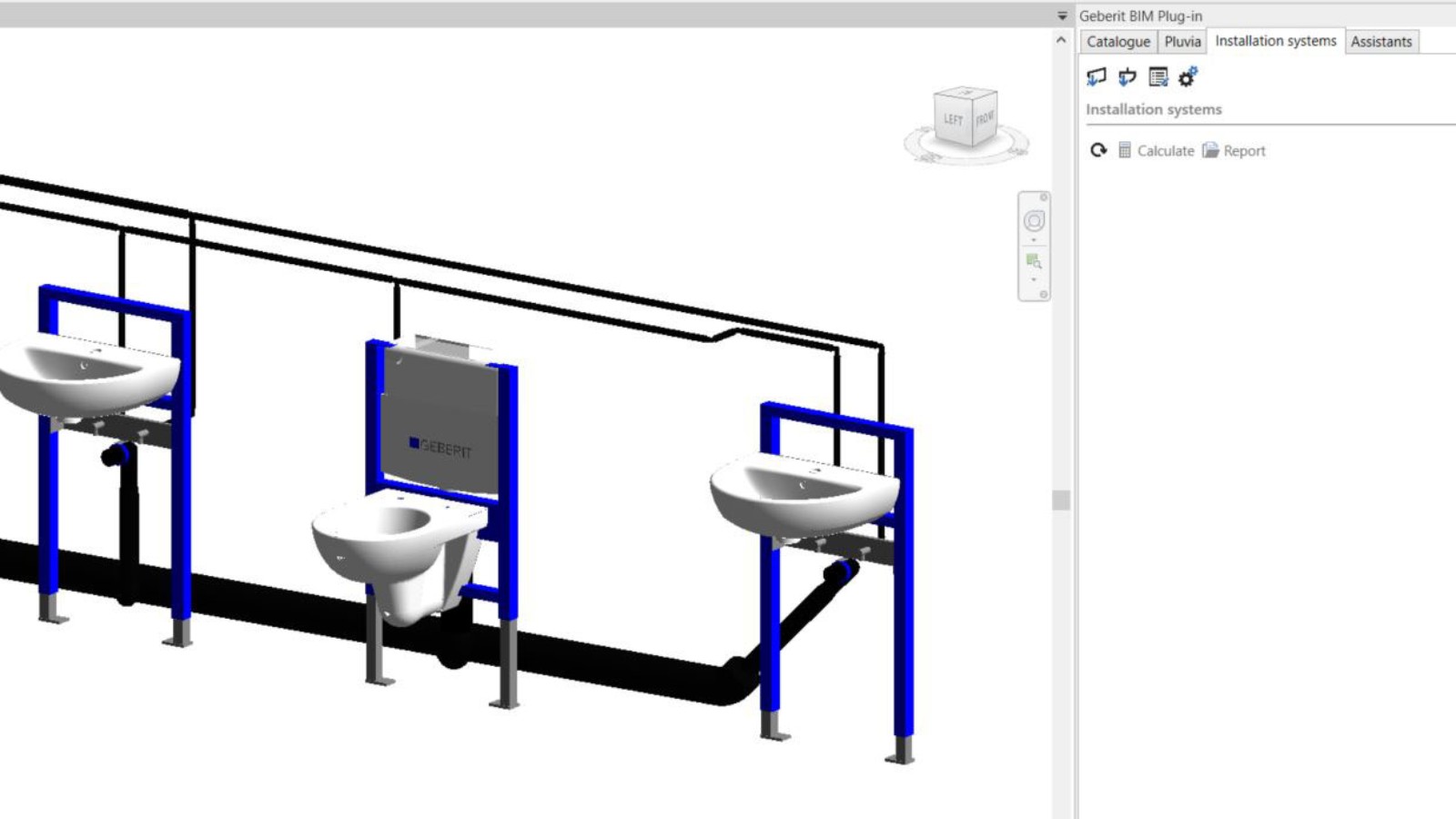

Paigaldussüsteemide moodul
Paigaldusseinu saab arvutada Geberit GIS-i või Geberit Duofixi elementidega ja materjalidega. Olemasolevad kergseinad tuleb vajaduse korral asendada. Materjaliandmed saate laadida alla PDF- või Excel-faili ekspordina.
Lihtne ja tõhus paigaldussüsteemi projekteerimine:
- Geberit GIS-i ja Geberit Duofixi tootevaliku paigaldussüsteemide lihtne projekteerimine
- Ekspordifunktsioon moodulite üksikasjade projekteerimiseks kolmemõõtmeliselt Geberit ProPlanneris.
- Arvutamine vastavalt Geberiti kehtivatele juhistele ja normatiividele
- Materjalide, komponentide, pakkumiste ja lõikenimekirjade, samuti korruseplaani, kõrgusplaani ja paigaldusjooniste automaatne väljastamine
Assistentide moodul
Erinevad assistendid hõlbustavad märkimisväärselt digitaalselt projekteerimist ja eelvalmistust:
- torustiku nummerdamine eelvalmistamiseks
- Sektsiooni pikkuse käsklus torustiku segmenteerimiseks
- Tootenumbrite salvestamine süsteemitorudele

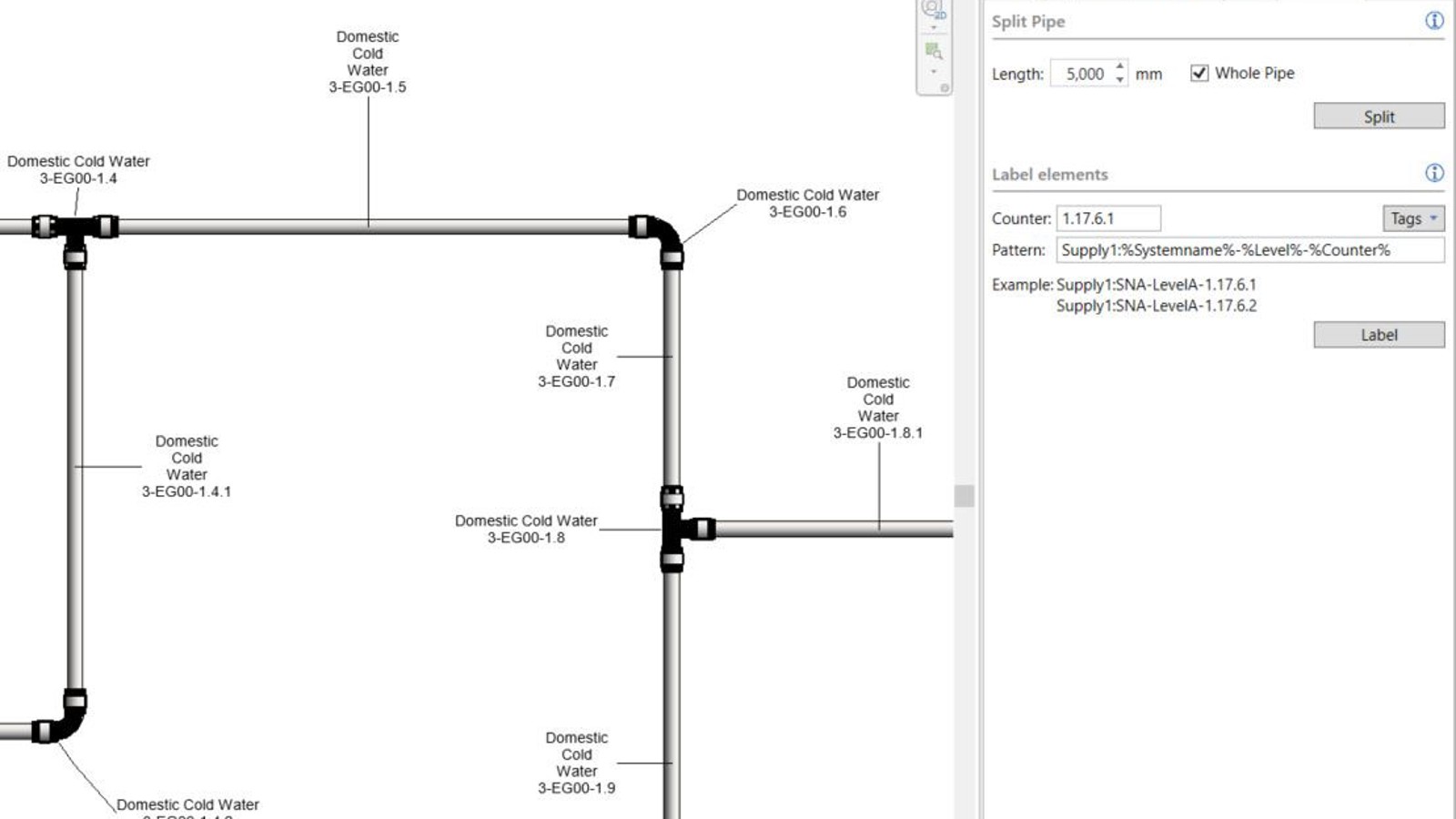

UUS: torustikulõikude nummerdamise assistent vabalt valitud nomenklatuuriga
Kasutaja saab soovitud ahela ühendatud toruliitmikke ja liitmikke nummerdada vastavalt teie valikule otse BIM-mudelist. Selleks saate nomenklatuuri vabalt valida ja kohandada seda enda või projekti andmetega. Käsklusega nummerdatakse seejärel automaatselt valitud osalõik.
Eelvalmistuse jaoks saab nüüd Revit®-i ressursside abil sorteerida ja eksportida torustike ja liitmike nimekirja positsioneerimisnumbrite järgi. Eelvalmistaja kinnitab etiketid materjaliloendi järgi valmislõigatud torustikukomponentidele, et võimaldada vastava torusegmendi ühest tuvastamist.

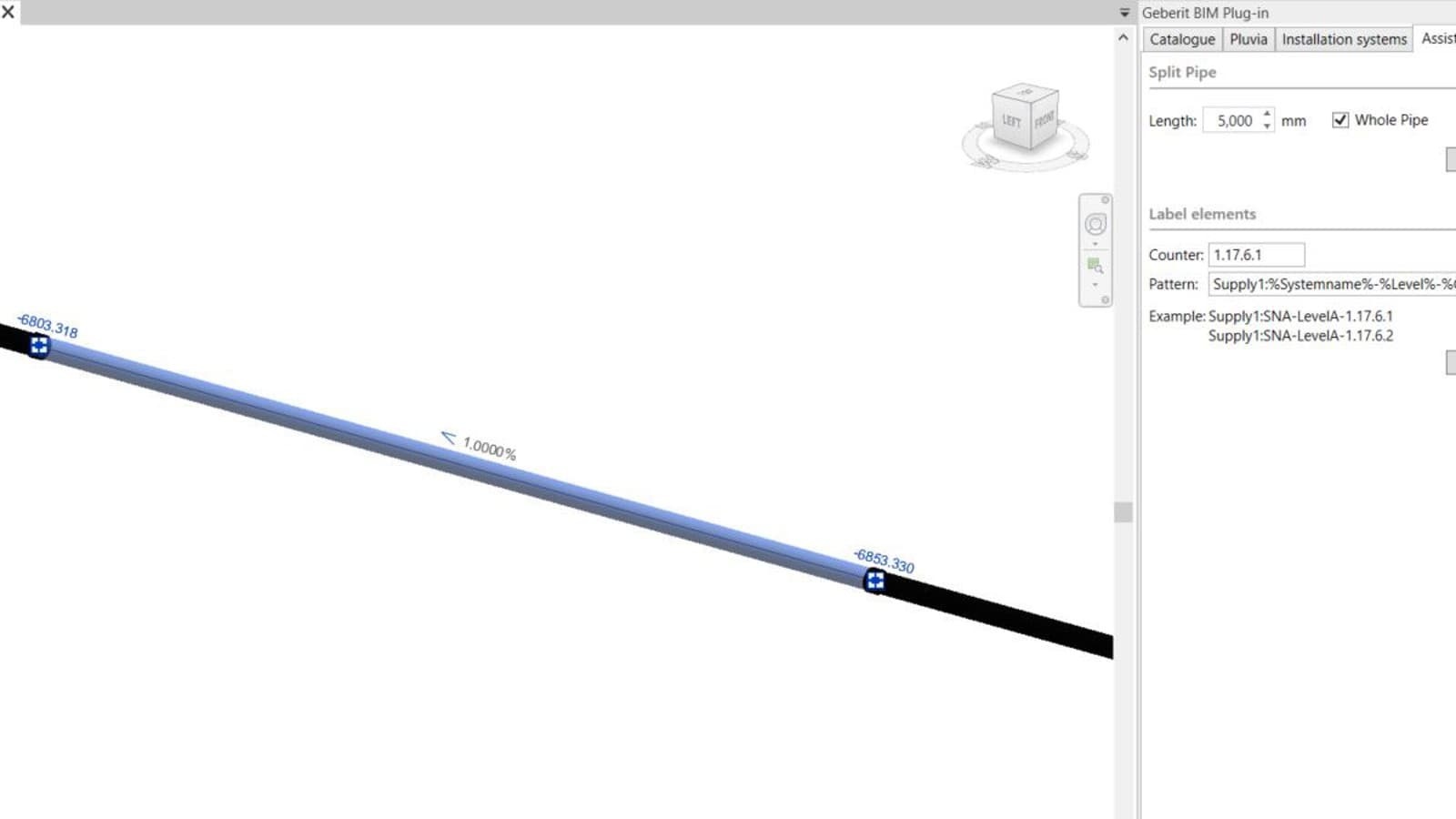

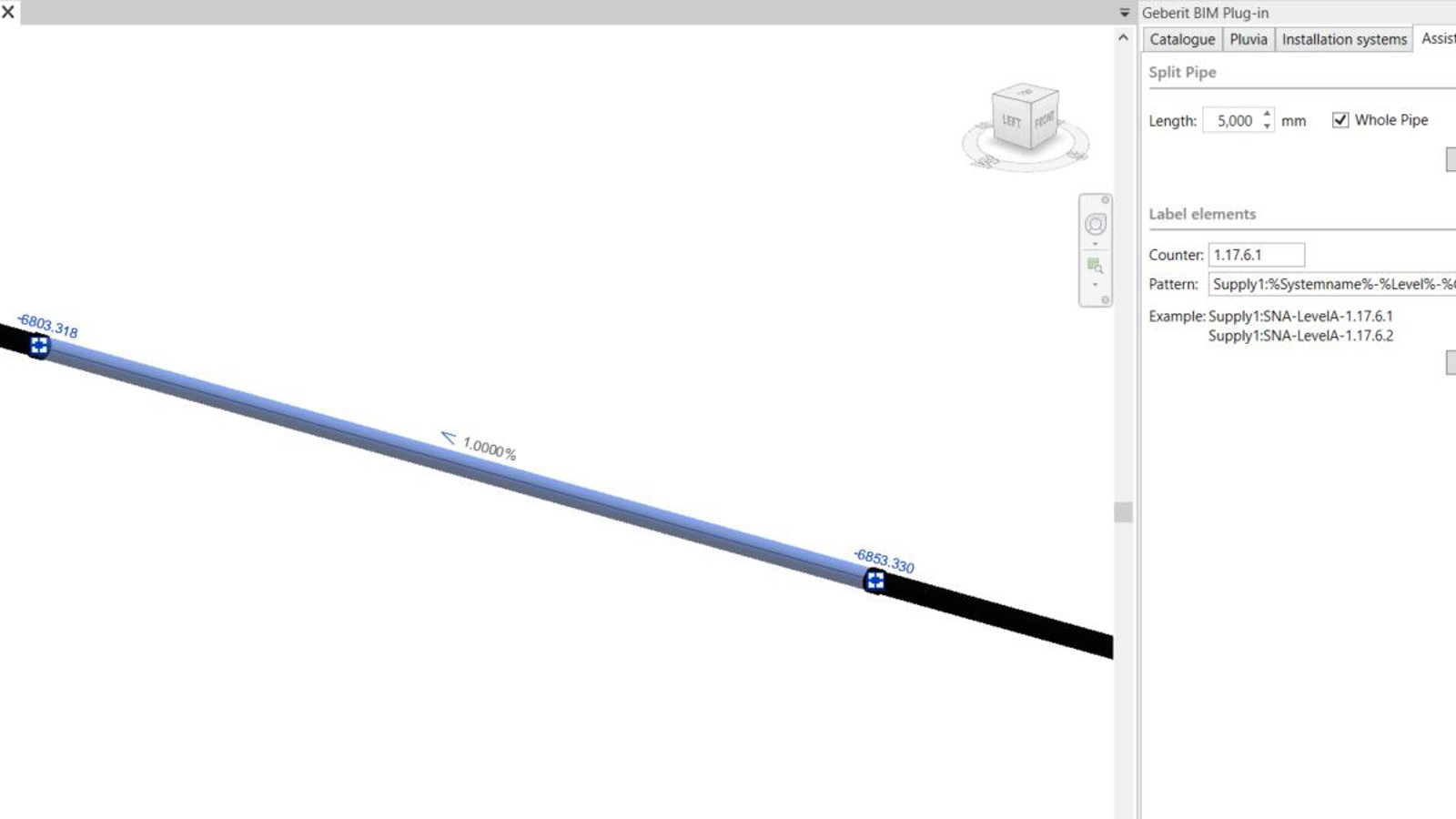

UUS: sektsiooni pikkuse assistent torustike segmenteerimiseks
Kasutaja peab torud jaotama tarnitavateks segmentideks, mis seejärel ühendatakse vastava liitmikuga. Kasutaja sisestab soovitud pikkuse olenevalt tarnitavast toru pikkusest. Nii saab valitud torud jaotada segmentideks.

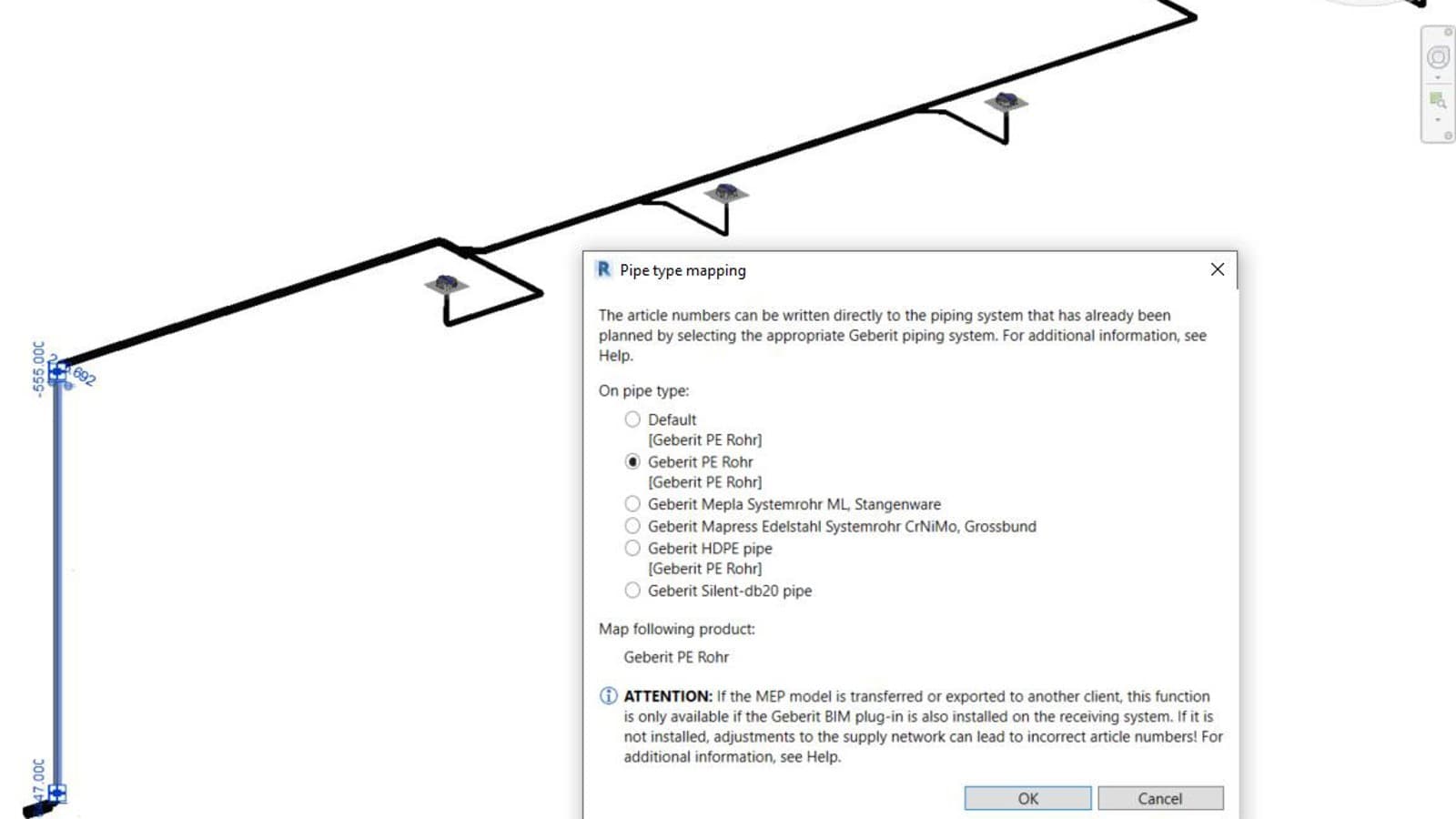

UUS: tootenumbri salvestamise assistent (Pipe Type Mapping)
Autodesk® Revit® ei paku ressursside abil võimalust salvestada torustike tootenumbreid. Assistendi abil salvestatakse õiged tootenumbrid automaatselt vastavale torustikule. Seda tehakse siis, kui projekteerija koostab mudeli või arvutusprogramm mõõtmestab toruvõrgu ümber. Nii jäävad tootenumbrid alati vastavas torusüsteemi asukohas õigeks. Seda funktsiooni saab ka väga lihtsalt rakendada juba olemasolevate projektide torustikel.
Tulevik on iga päev – BIM NOW
BIM-i uuendused
Rohkema informatsiooni või uuendustest BIM programmi kohta, palun jätke oma kontaktandmed.
Frequently asked questions about the Geberit BIM Plug-in
What can I use the Geberit BIM Plug-in for?
The Geberit BIM Plug-in in your Autodesk Revit application gives you access to all Revit product ranges from Geberit.
This ensures that you can always download up-to-date country and language-specific BIM objects without having to laboriously search for them on websites or portals. In addition to the BIM catalogue, the Geberit BIM Plug-in also provides other useful functions and planning modules.
Is there a charge for using the Geberit BIM Plug-in or do I need a licence?
Use of the Catalogue module and the Wizard module is licence-free and free of charge.
A licence is required for the Geberit Pluvia module and the Installation Systems module. If you would like to use these modules, please contact us.
Where can I download the Geberit BIM Plug-in?
The Geberit BIM Plug-in can be downloaded directly from this website or in the Autodesk Revit store and then integrated into Autodesk Revit.
Which Microsoft Windows versions and which Autodesk Revit versions is the Geberit BIM Plug-in compatible with?
The Geberit BIM Plug-in has the same minimum requirements regarding the Windows operating system as your Revit application.
How do I install the Geberit Plug-in?
Download the installation file from this website and run the installation file (*.msi). The Geberit BIM Plug-in is then installed in the correct program folder.
When you restart your Revit application, the Geberit BIM Plug-in will be displayed on the “Additional modules” tab and can be launched.
When new releases are available, the user is informed accordingly in Autodesk Revit when using the Geberit BIM Plug-in and can activate them with one click.
Can I use BIM content of Geberit products outside of the Geberit BIM Plug-in?
Yes. The BIM content of the individual products is stored in the data packages in the Geberit online catalogue too. Additionally, the content is available in the planning software of the following providers:
- Linear
- Trimble Nova
- Solar-Computer
- Dendrit
- Bausoft
Why do I have to adjust the country setting at the start of a project?
The Geberit product range is not the same in every market. Use the country setting to select the product range that corresponds to the country or region of your project.
This will prevent you from planning Geberit products into your projectthat are not available in the country or region.
Based on your selection, the local Geberit catalogue and the corresponding BIM objects will be displayed in the respective national language. In multilingual markets, such as Switzerland, you can choose from more than one national language.
We strongly recommend against changing the country settings within the same project. This can lead to functional impairments of the Geberit BIM Plug-in.
Why does a warning message appear after the Geberit Pluvia calculation?
This is a warning message for the angle tolerance. If bends in Autodesk Revit have deviations of less or greater than 0.1° (e.g. 89.99°), a Geberit Pluvia calculation is still possible. However, a warning is displayed informing the user of the discrepancy.
